關于

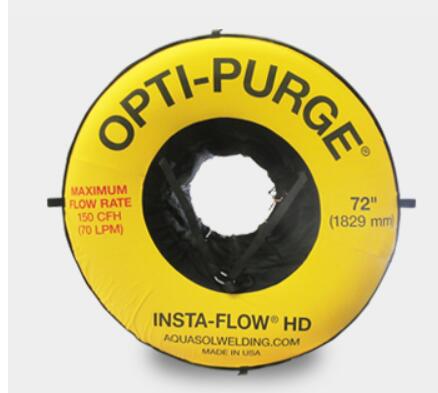

Opti-Purge充氣排氣系統在焊接直徑48英寸至84英寸（1219毫米至2133毫米）的多種材料（包括不銹鋼、鈦、鎳及其他多種金屬和合金）的大直徑管道時，提高了生產率。

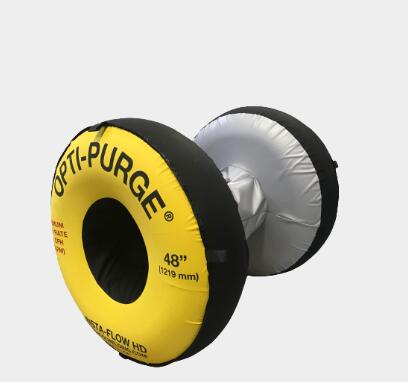

Opti-Purge的一體式設計由兩個外環和一個空心連接器組成。該裝置易于快速充氣，在管壁內形成不透水密封?？招倪B接器大幅減少了清洗焊接區所需的惰性氣體量，節省了時間和成本。空心連接器的外部由高耐熱材料組成，可承受高達1004°F（540°C）的高溫。

空心連接器上的反光條方便地標示Opti-Purge的中心位置，便于快速且準確地對齊系統。

Opti-Purge是快速焊接大管的理想方案，準備工作量極少，效果。

特色與優勢

充氣結構

• 靈活且輕便的結構

• 充氣環在管道壁上形成不透水、氣密的密封

• 可重復使用且持久的溶液，用于清洗同一直徑的多根管道

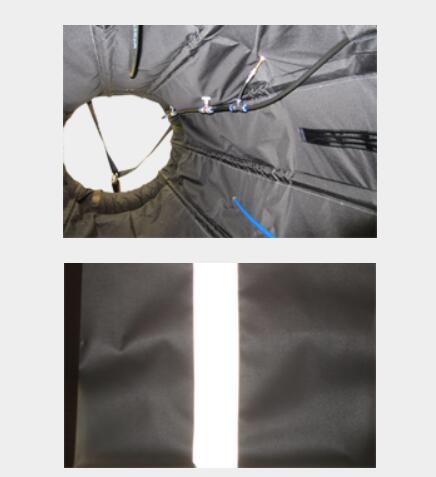

高耐熱空心連接器

• 高耐熱耐用的外層織物可承受高達1004°F（540°C）的高溫，以適應受熱區（HAZ）

• 支撐桿沿著空心連接器的長度延伸，以保持結構完整性

• 配備發光指示器，以準確對準根隙

專有的泄壓閥

• 工廠預設的泄壓閥實現流量，同時縮短安裝時間并減少氣體消耗

• 有助于維護管道壁的密封

• 防止過度通脹的風險

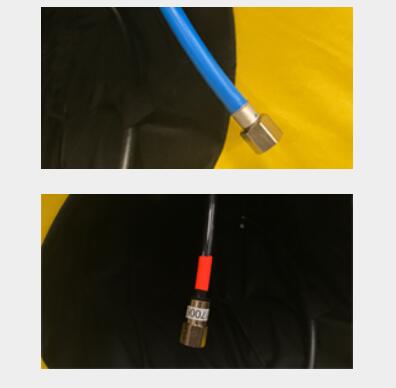

三流內管系統（藍、黑、白三色軟管）

多個進排氣口，加快效率

獨立連接：

藍色 – 單位通脹

初始功能是通過讓氣體流入內部管道系統來充氣裝置。然后它會用惰性氣體充盈焊縫區。

BLACK – 增加焊接區內的氣體分布

設計用于加快清洗速度，次級（BLACK）凈化軟管用于向焊接區注入惰性氣體并加快氧氣排出速度

白色—— 排氣連接
將該軟管連接到氧氣監測器，如Aquasol的PRO OX-100，該設備可獲得低至100 PPM（0.01%）的讀數，用于焊接區的持續或點氧監測?

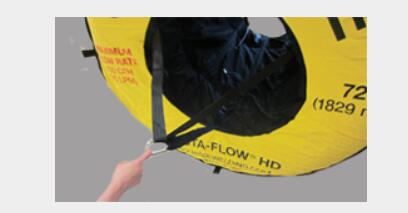

拉環

• 強力拉環可以連接到繩索或鏈條上，用于插入或取出Opti-Purge。

• 應對拉線施加適度張力，以防止安裝和作過程中線束下垂

Opti-Purge的工作原理

1. 利用拉環，將Opti-Purge置于管道中，使單元中央的反光發光帶部分與根隙對齊

2. 將惰性燃?xì)夤苓B接到藍色和黑色軟管
藍色燃?xì)?/strong>軟管是充氣排氣囊的必需品
黑色燃?xì)廛浌転榭蛇x，以加快排氣過程

3. 打開燃?xì)夤?yīng)以充氣并清洗焊接區
。推薦凈化流量：
150 CFH（70 LPM）

4. 一旦密封緊密，開始保持流速的焊接

5. 焊接完成后，關閉燃?xì)夤?yīng)以放氣。當
熱區冷卻足夠后，將Opti-Purge從管道中取出。務必?cái)嚅_
所有燃?xì)夤艿篮捅O(jiān)測設備。

6. 清潔Opti-Purge并將存放在遠離危險和鋒利物品的地方
